一、系統概覽
大壩監控系統是一個龐大的系統工程，并且具有涉及信息量大、覆蓋的知識面廣等特點。眾所周知，大壩監測儀器是人們了解大壩運行狀態的耳目，它要能夠在惡劣環境下長期穩定的檢測出大壩微小的物理量變化。近年來，隨著大型水壩建筑的增多和高科技的應用，大壩監測正向一體化、自動化、數字化、智能化的方向發展。
目的：實時采集監測信息并傳輸到大壩監測中心進行分析、處理為目的，將現代化工業自動化控制、現代通信技術、計算機網絡(luò )技術、數據庫技術、地理信息技術和信息分析預測技術與大壩監測業務需求緊密結合，建成一個自動化程度高的大壩監測系統，達到監測數據采集自動化、傳輸網絡(luò )化、處理標準化、分析科學化，提高水情信息采集、傳輸、處理、分析、預報的準確性，更好地為各級大壩管理部門的決策和指揮搶險救災提供科學依據。
二 、設計總則
1. 實用性 2. 準確性 3. 開放性

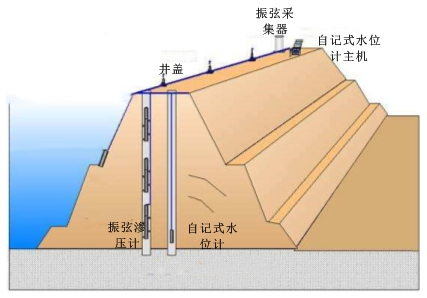

系統安裝示意圖

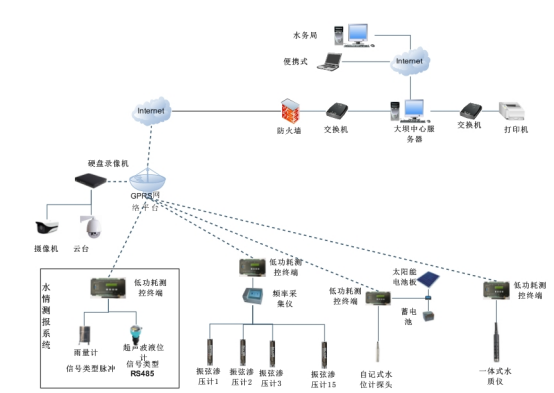

系統拓撲圖
系統組成
本系統由監控中心、通信平臺、監測終端設備、計量測量設備組成。
監控中心：硬件主要由服務器、打印機。
軟件系統：數據庫軟件SQL Server 2008R2
大壩遠程監控管理系統。
通信平臺：中國移動公司GPRS網絡(luò )、中心有固定IP的公網專線、視頻及數據網絡(luò )。
傳感器：振弦式孔隙水滲壓計、自記水位計、多參數水質儀
采集傳輸設備：低功耗測控終端、頻率數據采集儀、自己水位計主機。
視頻設備：硬盤錄像機、球機、槍型攝像機。
三、大壩遠程監控管理系統軟件結構
1. 數據通訊層2. 應用層3.視頻接口層
大壩遠程監控管理系統軟件介紹

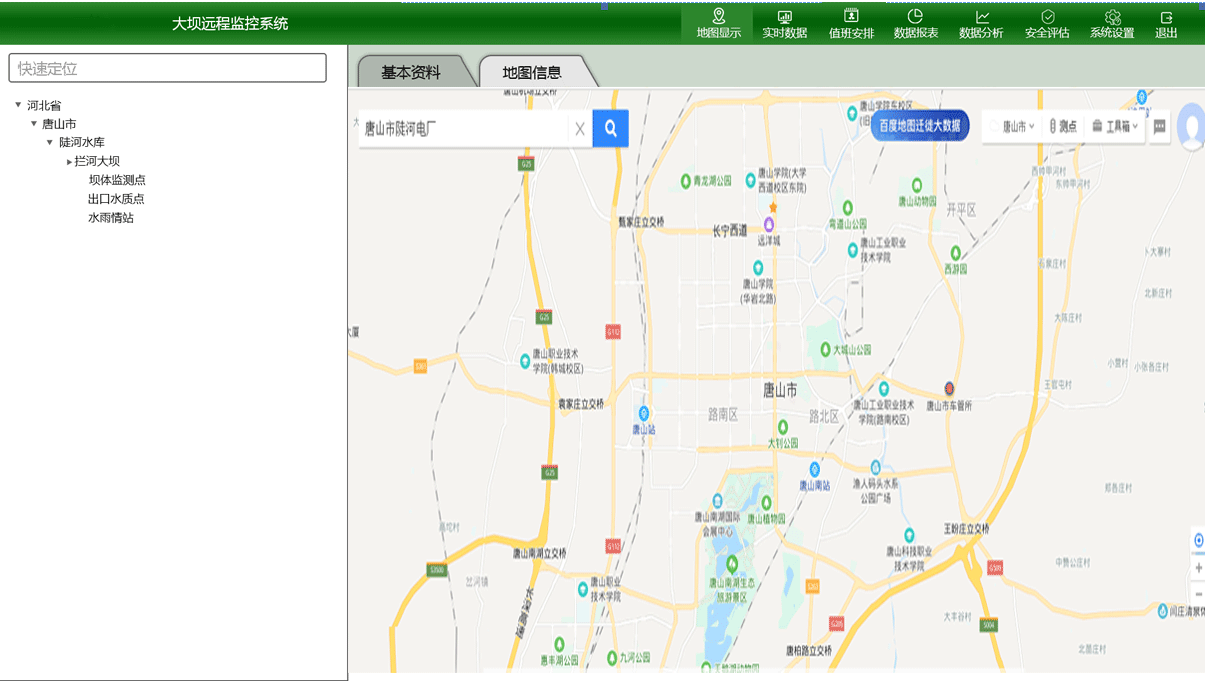

1.地圖顯示

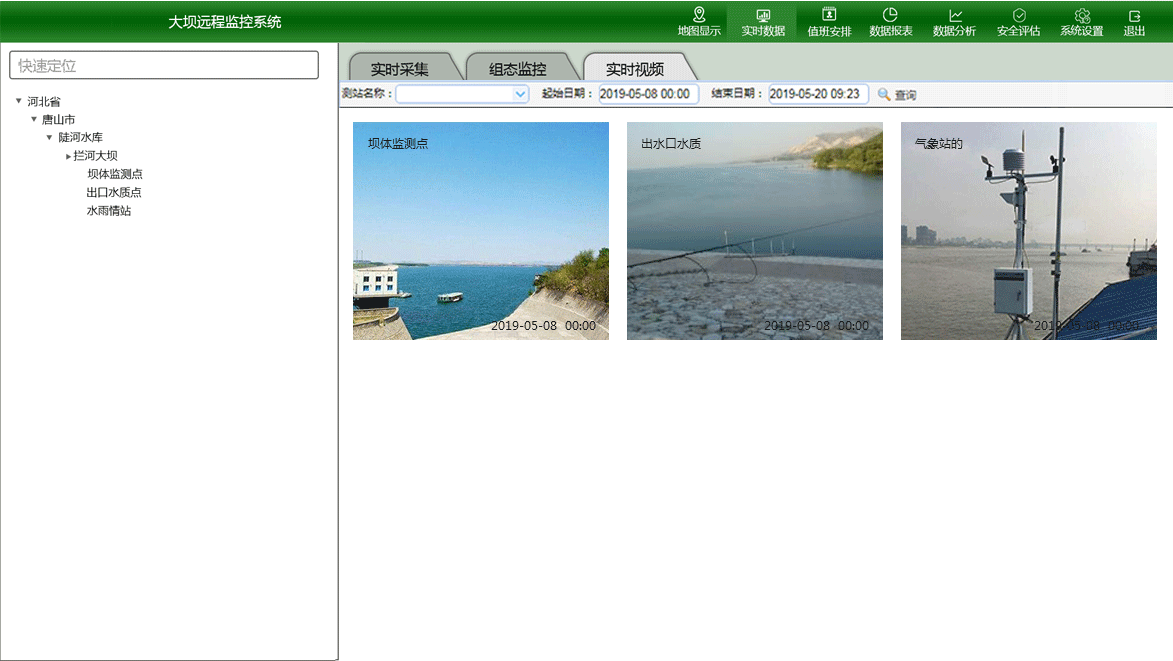

2.實時數據

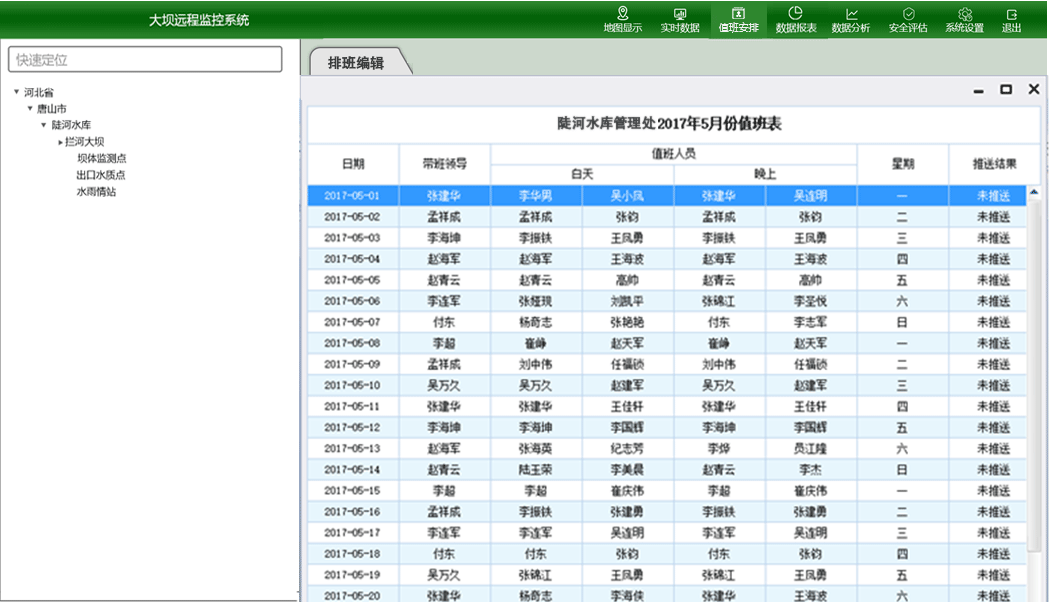

3.值班安排

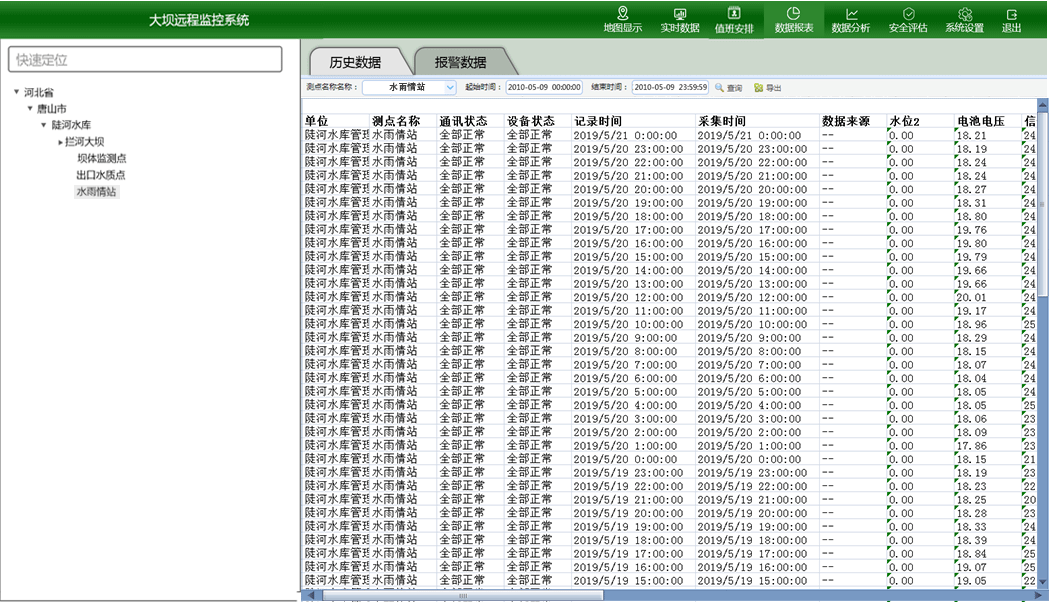

4.數據報表
大壩監控系統是一個龐大的系統工程，并且具有涉及信息量大、覆蓋的知識面廣等特點。眾所周知，大壩監測儀器是人們了解大壩運行狀態的耳目，它要能夠在惡劣環境下長期穩定的檢測出大壩微小的物理量變化。近年來，隨著大型水壩建筑的增多和高科技的應用，大壩監測正向一體化、自動化、數字化、智能化的方向發展。
目的：實時采集監測信息并傳輸到大壩監測中心進行分析、處理為目的，將現代化工業自動化控制、現代通信技術、計算機網絡(luò )技術、數據庫技術、地理信息技術和信息分析預測技術與大壩監測業務需求緊密結合，建成一個自動化程度高的大壩監測系統，達到監測數據采集自動化、傳輸網絡(luò )化、處理標準化、分析科學化，提高水情信息采集、傳輸、處理、分析、預報的準確性，更好地為各級大壩管理部門的決策和指揮搶險救災提供科學依據。
二 、設計總則
1. 實用性 2. 準確性 3. 開放性
系統安裝示意圖
系統拓撲圖
系統組成
本系統由監控中心、通信平臺、監測終端設備、計量測量設備組成。
監控中心：硬件主要由服務器、打印機。
軟件系統：數據庫軟件SQL Server 2008R2
大壩遠程監控管理系統。
通信平臺：中國移動公司GPRS網絡(luò )、中心有固定IP的公網專線、視頻及數據網絡(luò )。
傳感器：振弦式孔隙水滲壓計、自記水位計、多參數水質儀
采集傳輸設備：低功耗測控終端、頻率數據采集儀、自己水位計主機。
視頻設備：硬盤錄像機、球機、槍型攝像機。
三、大壩遠程監控管理系統軟件結構
1. 數據通訊層2. 應用層3.視頻接口層
大壩遠程監控管理系統軟件介紹
1.地圖顯示
2.實時數據
3.值班安排
4.數據報表
