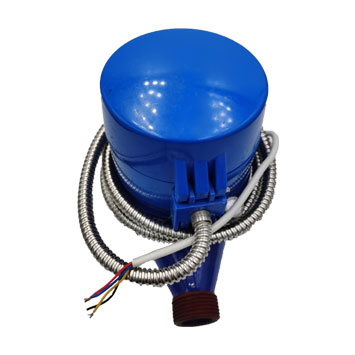

光電直讀水表
光電直讀遠傳水表可用于計量家庭或幾個居民單位流經自來水管道的水量。其工作模式符合計量法。可靠性高,抗干擾能力強,抄表系統省電、耐用。配套的自動抄表系統是為供水部門設計的新型遠程控制計收費管理系統。
產品概述:
【光電直讀遠傳水主要組成部分】
該水表由基表、傳感器、智能芯片三部分組成:
1、基表選用干式機芯、四位指針、四位字輪水表,MAX讀數值9999。999m3。
2、傳感器采用先進的多級厚膜電路做為無源傳感器件,根據水表不同的示值讀數,實時輸出相對應的電量信號。
3、智能芯片可根據不同的要求將水表制作成分線、RS485總線modbus協議、MBUS總線188協議的形式。
【技術參數】
產品型號:LXSY-15/20;
工作電壓:DC3.6V;
工作電流:
抄表工作電流≤9.0mA
靜態工作電流≤1.3mA
工作環境:水溫度:0.1℃~+45℃
存儲溫度:-25℃~+65℃;
通水壓力:1MPa;
壓力損失:0.063Mpa;
通訊方式:M-bus現場總線;
通訊傳輸速率:1200/2400baud;
通信規約:DL/T645、CJ/T188和內部協議(或用戶指定規約);
通訊傳輸距離:300m;(通信線規格AVVR2×0.75)
總線引腳ESD保護超過10kV;
短路電流保護;
針對總線開路、短路、空閑等故障保護。
【安裝使用與維護】
1.選擇水表的口徑,應根據安裝地點的流量大小而定;
2.安裝位置要避免暴曬、冰凍、污染、潮濕和水淹,以便拆裝和抄表。冰凍期間,除將水表和水管包扎外,不用時把水表進水端閥門關閉,出水端放水閥和水龍頭打開,可避免水表因冰凍膨脹損壞。建議安裝在水表箱內;
3.水表應水平安裝,字面朝上,箭頭方向與水流方向相同;
4.新裝管道務必把管道內的石子、泥沙、麻絲等雜物沖洗干凈再裝水表,以免造成水表故障。
5.為了計量準確,水龍頭應高于水表。
6.若水表裝在鍋爐進水管處,應避免熱水回流燙壞水表。
7.水表不應直接與管道連接,水表與管道間應通過接管,密封墊圈,連接螺母連接。拆裝水表時,切不可用力硬板,以免扭壞表殼。
8.應避免水表承受由管道和管件造成的過度應力。應將水表安裝在底座或托架上。
9.水表前后應安裝閥門,方便檢修和更換。
