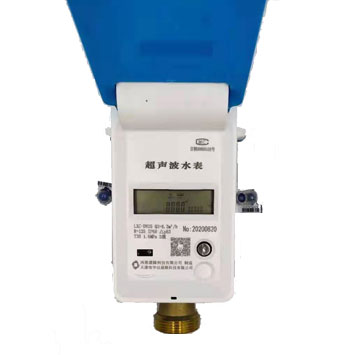

NB-IOT超聲波閥控水表
模塊采用NB-loT模組調制解調設計，解決了小數據量在復雜環境中的去中心化超遠距通信問題。相較傳統調制技術，HY-WL在抑制同頓干擾的性能方面也有優勢，解決了傳統設計方案無法同時兼顧距離、功耗過高以及需要中心網關的弊端。芯片集成了 +23dBm的可調功率放大器，無線遠傳可獲得-129dBm的接收靈敏度，針對應用于遠距離傳輸且對可靠性要求極高的場合，該方案是可行之選。
產品概述
1.產品概述
模塊采用NB-loT模組調制解調設計，解決了小數據量在復雜環境中的超遠距通信問題。相較傳統調制技術，HY-WL在抑制同頓干擾的性能方面也有優勢，解決了傳統設計方案無法同時兼顧距離、功耗過高以及需要中心網關的弊端。芯片集成了 +23dBm的可調功率放大器，無線遠傳可獲得-129dBm的接收靈敏度，針對應用于遠距離傳輸且對可靠性要求極高的場合，該方案是可行之選。
2.技術參數
（1）NB-oT模組調制解調器:
無需中心網關，有NB-oT基站即可使用一工作頓段為850M(Band5)，屬于NB-loT專用頻段,;無需申請頻點:峰值輸出功率+23dBm:接收靈敏度商達-129dBm:
（2）功耗
工作電壓3.1V-4.2V典型值3.6V
一支持多種低功耗操作模式
休眠功耗<10uA
峰值工作電流260mA
（3）基本功能
A、32bits微控制器;
B、一支持低功耗串口(LEUART)通信,TTL電平3V,波特率可達9600bps:
C、半透傳/全透傳的通訊方式，通過低功耗串口直接與服務器通訊
D、支持AES128加密
E、兼容NanoSlMeSIM;
F、可通過低功耗串口讀取參數、設置參數、上報數據、下發指令。
3.功能特點
1）防潮保護
基表與塑料殼底座和塑料殼底座與塑料上殼體之間均采用了全密封設計，可達到IP65。
2）低功耗
各元器件均采用了低功耗的產品，延長電池的使用壽命。
3）數據采集
可自動采集機電傳感器上的脈沖信號，采用雙霍爾/雙干簧管的采樣方式
4）數據上傳方式
①、定時上傳方式——
當無線遠傳水表內部時鐘運行達到系統設置要求數據上傳的時間點時，表具主動上傳表具相關實時數據，并獲取相關命令。
②、人工上傳方式——
在任何時間點，用戶可通過按無線遠傳水表具中的功能按鈕，使表具上傳實時數據，并獲取相關命令。
5）在線配置數據上傳時間
客戶根據需求可通過后臺系統在線配置數據上傳的時間，上傳時間有兩種方式，一種方式是XX天YY時ZZ分，以XX天為周期在YY時ZZ分時上傳數據。另一種方式以月為周期在每個月XX日YY時ZZ分時上傳數據。
6）遠程關閥
可通過后臺服務系統遠程關閉閥門，當閥門關閉后，用戶不能通過功能按鈕來開啟閥門，此功能可以解決用戶欠費和配合后臺預付費功能。
7）遠程開閥
可通過后臺服務系統遠程使能開閥，表具接收到使能開閥命令后不會(huì )自動開閥，需通過人工觸發功能按鈕來開閥。
8）閥門防護
當遇到閥門故障時，閥門未能正常關閉，表具仍然能夠保持數據采樣
9）上電發送數據
當系統檢測到堿性電池由無到有且達到了上電要求時自動上傳一次數據，并對電池抖動或惡意頻繁上下電做了充分防護。
10）電池監控
當電池電壓低于設定的“欠壓電壓值”液晶面板會(huì )顯示“電量不足”的字符，并自動的發送一次數據給后臺服務系統。
如果電池電壓低于設定的“關閥電壓值”時應提示后關閉閥門。更換電池后恢復正常，按下功能按鈕閥門開啟。
11）剩余金額與單價返回
當表具數據上傳時，后臺系統自動計算用戶的剩余金額并與當時的單價一起返回給表具，用戶可通過液晶面板查相關信息。
12）液晶常顯
表具液晶處于常顯示方式，平時顯示的是用戶的剩余金額或水量，通過功能按鈕用戶可依此查看剩余金額或水量、自來水單價、表內時鐘年月日、表內時鐘時分秒、通信表號后8位。
當剩余金額或水量為零時，系統會(huì )以短信形式告知用戶并在自來水公司的系統中做出提示，同時可根據自來水公司系統設置及時關閉閥門或給予一次性透支量（表具可做到提示性關閥），為用戶使用帶來方便。
13）上傳數據錯時功能
避免大批表具同時訪問時造成數據通道堵塞，在并發數據量大時，可以進行設置不同進行錯峰機制進行處理。
14）定時上傳數據時容錯機制
定時上傳時如果數據一次上傳不成功，表具會(huì )等相應時間后再次嘗試發送。
15）內部時鐘網絡(luò )校時
表具內部采用精度為±5ppm的硬時鐘，確保全年的時鐘累積誤差不超過10分鐘，另外每次登陸系統時，表具都會(huì )進行網絡(luò )校時，不會(huì )出現太大偏差。
16）數據保護
數據可以長期保存，不受外界干擾、低電壓、掉電、更換電池等影響。
4.源頭廠家優勢
1）價格優惠
2）品質保障，提供質檢保障，提供真實案例
3）實力保障
